Канализационная насосная станция 101/1 в Дзержинске изначально была оснащена малоэффективными отечественными насосами 1970-х годов типа СД на 400 кВт и 600 кВт. Данное оборудование неоднократно подвергалось капитальному ремонту и на постоянной основе создавало аварийные ситуации. Персонал станции был вынужден присутствовать на объекте круглосуточно, чтобы экстренно принять меры в случае очередной поломки.
Регулировка производительности насосных агрегатов осуществлялась путем открытия/закрытия задвижек вручную. При этом регулярно возникали прохваты воздуха (кавитация) и сильный шум.
Задачей при модернизации было, прежде всего, сокращение затрат на эксплуатацию КНС (электроэнергия, обслуживание оборудования, ремонты), а также повышение надежности используемых агрегатов.
От сложной задачи к инновационному решению
Прежде всего было произведено комплексное обследование существующей КНС, проведен подробный, детальный анализ работы текущего насосного оборудования (замерены реальные параметры напора и производительности, уровни приямка и уровни стоков в течение рабочего цикла). Выявлены режимы, при которых установленное оборудование работало с кавитацией.
Следующим этапом, на основе проведенного обследования, стал подбор оптимальных для текущих параметров насосов – ими стали насосы Flygt NT 3400/865 на 250 кВт. Был проведен сравнительный анализ гидравлических режимов установленного и предлагаемого оборудования. Для современного и эффективного регулирования работы насосов предложено использование преобразователя частоты.

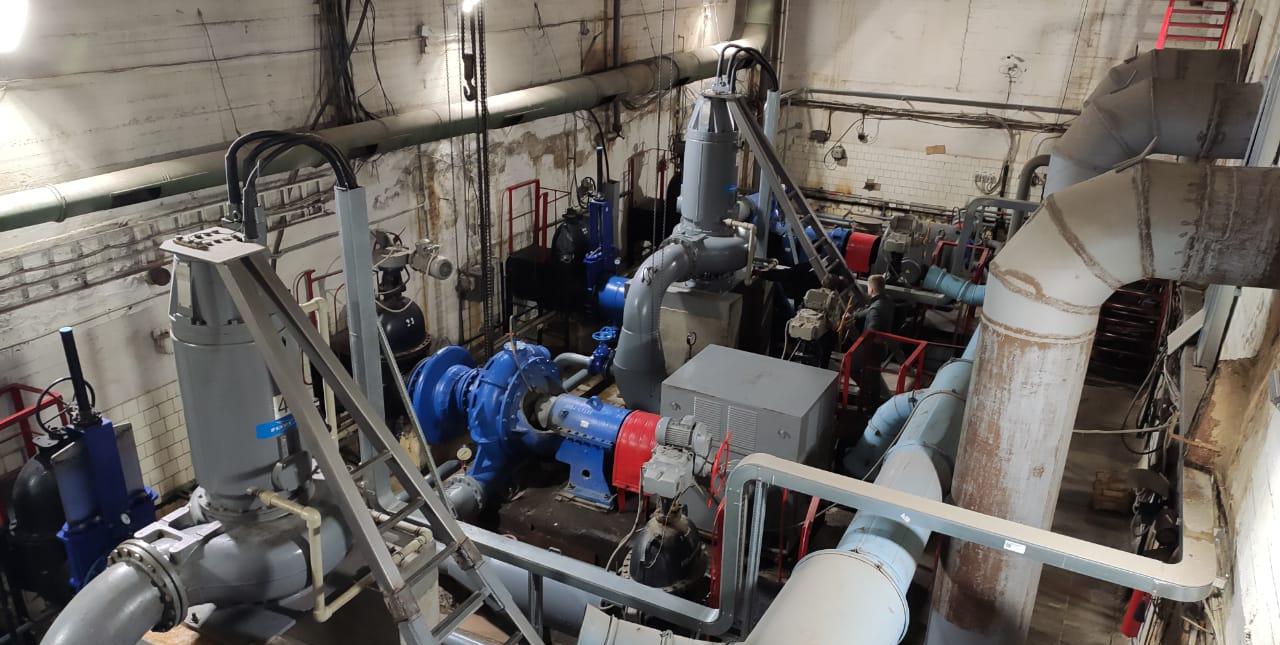

Благодаря реализации проекта, в котором было заменено насосное оборудование, удалось обеспечить отлаженную работу всей канализационной насосной станции. Внедрение автоматизированной системы управления и замера уровня позволило насосам работать синхронно на одной частоте и достичь максимального КПД оборудования.
После модернизации было зафиксировано значительное снижение потребления электроэнергии. Исчезла необходимость в постоянном присутствии персонала, следовательно снизились и издержки на содержание штата. Все это помогло существенно сократить затраты на обслуживание КНС, а благодаря вертикальной установке новых насосов и усовершенствованной обвязке — удалось освободить дополнительное пространство.
Экономия в цифрах
До реконструкции годовое потребление электроэнергии объектом – КНС 101/1 достигало 3 696 387 кВт*ч. После замены насосных агрегатов показатели энергопотребления сократились практически вдвое и составили 1 984 547 кВт*ч. Учитывая тарифы, экономия только на электроэнергии составила 13, 7 млн. рублей в год.

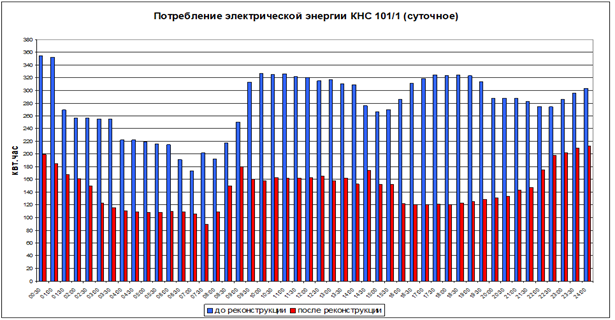

Рис. 1. Потребление электрической энергии КНС 101/1 (суточное).
Более детально показатели расхода электроэнергии до и после модернизации представлены на рисунке выше.
Таким образом, основными преимуществами насосов Flygt для данного проекта стали надежность, качество и высокие эксплуатационные характеристики.
С момента модернизации системы и установки насосов Flygt в 2017 году на насосной станции не возникло ни одного сбоя или аварийного останова.
